EdgeXOS系统网络配置

EdgeXOS系统目前支持两种两种配置方式，1.Web后台管理配置；2.设备ALT+F3配置。

注：目前仅1.1.100.54及以后版本镜像支持Web后台管理配置，之前的镜像版本请参照设备ALT+F3配置方式操作。

注：管理线禁止使用10.X.X.X/8网段内的ip，避免业务冲突

Web 后台管理配置

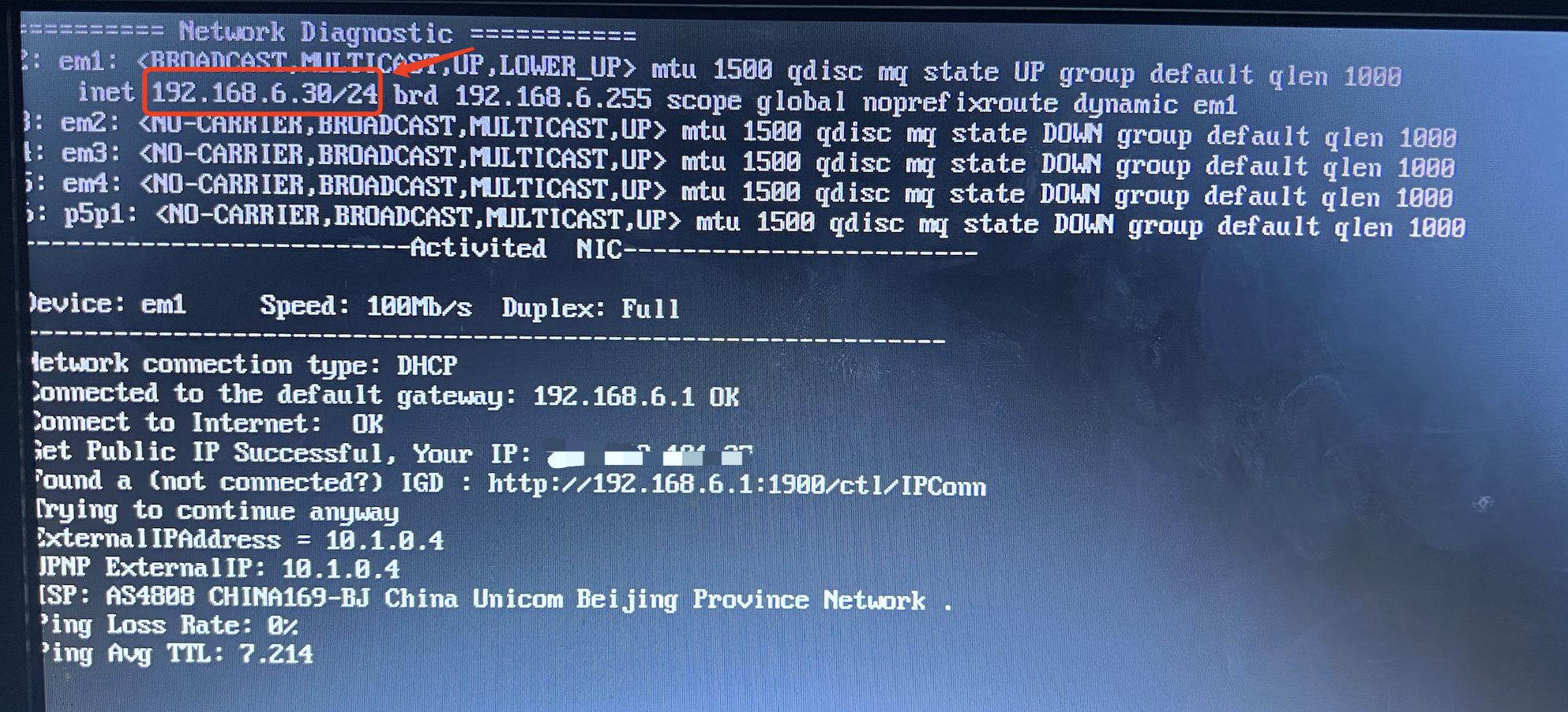

1. 系统安装完成后，系统默认使用DHCP（自动获取）方式联网，设备点击ALT+F4（如下图）或者通过本地路由查看EdgeXOS设备获取的IP地址，

2. 使用同网段下电脑，打开浏览器输入EdgeXOS设备的IP:8088如：192.168.6.30:8088登录Web后台管理页面。

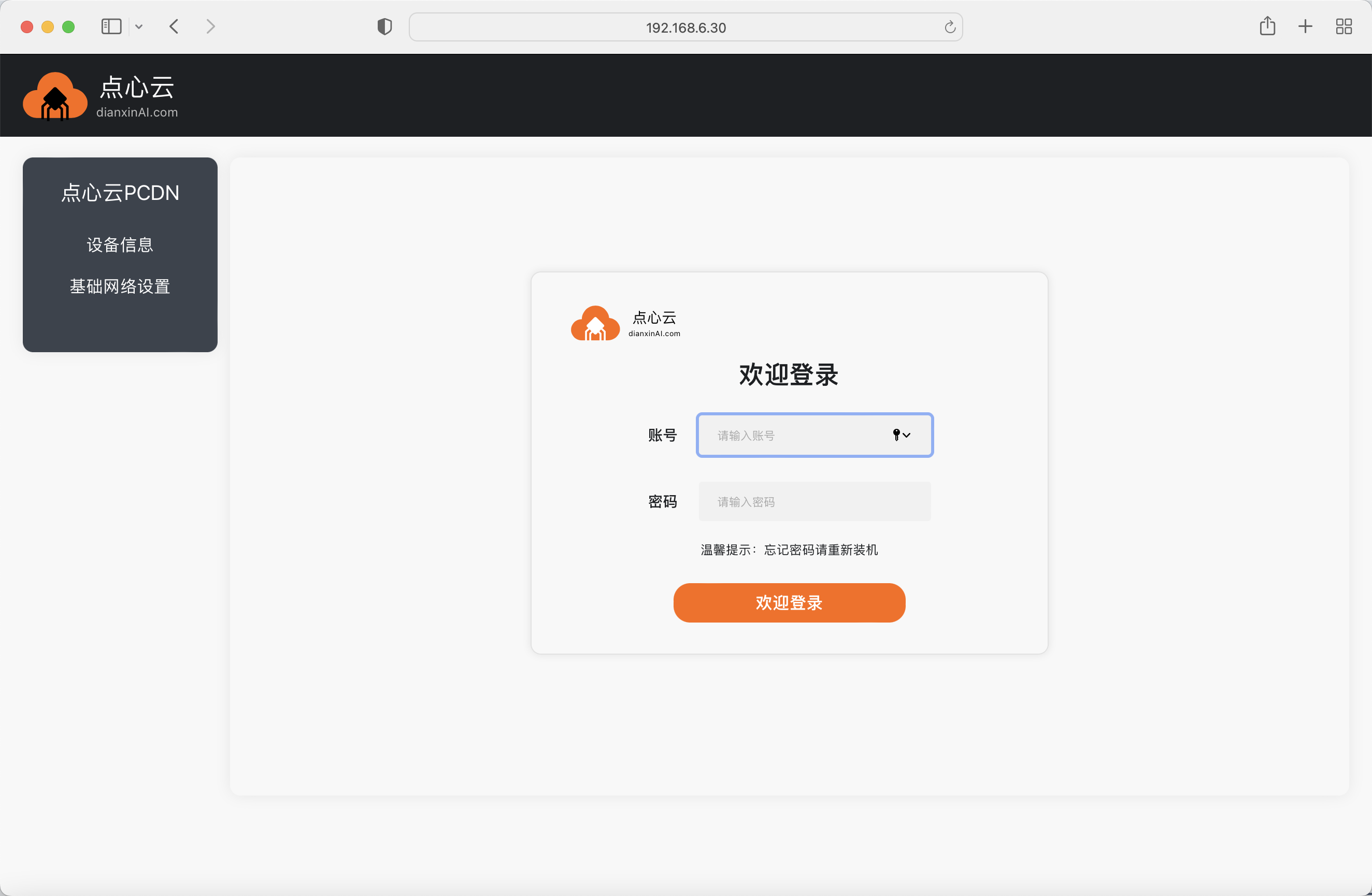

3. 输入用户名密码登录到Web后台管理页面，初始用户名：admin，初始密码：admin

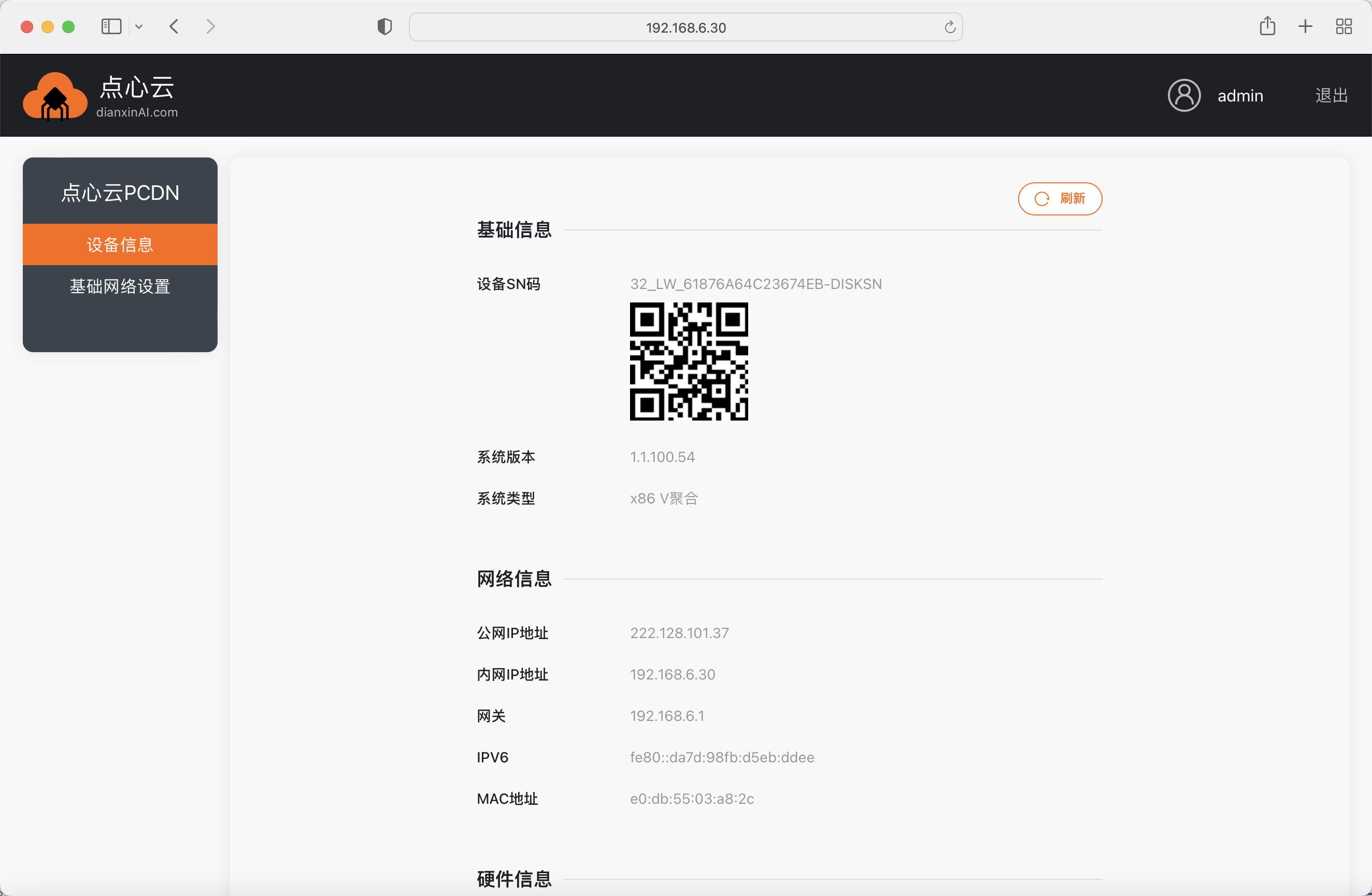

4. 登录平台后可以在设备信息页查看设备的系统、网络、硬件等信息。

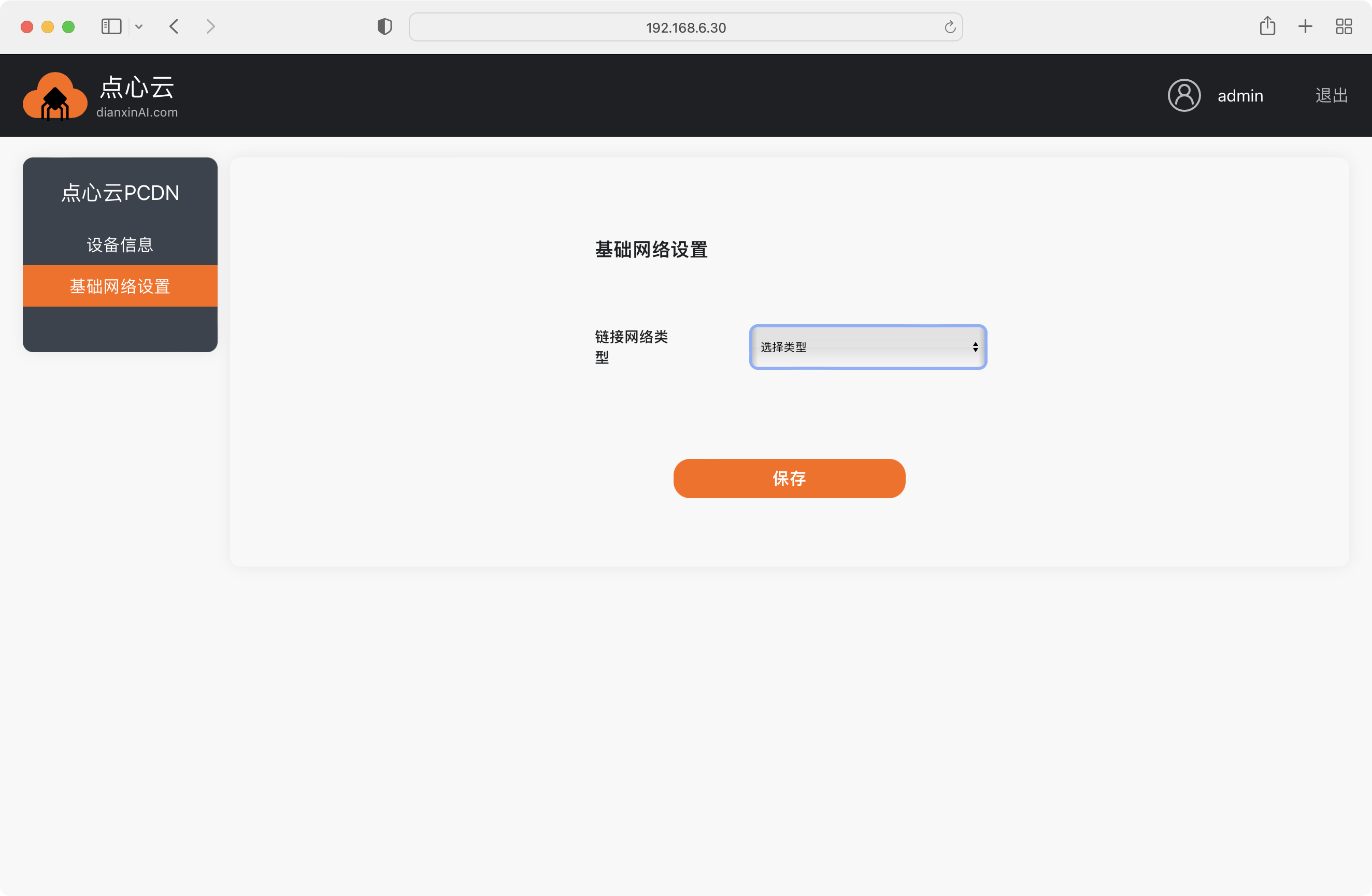

5. 点击>>基础网络设置可以配置EdgeXOS设备的联网方式，支持静态IP/PPPoE拨号/DHCP（自动获取）3种方式。

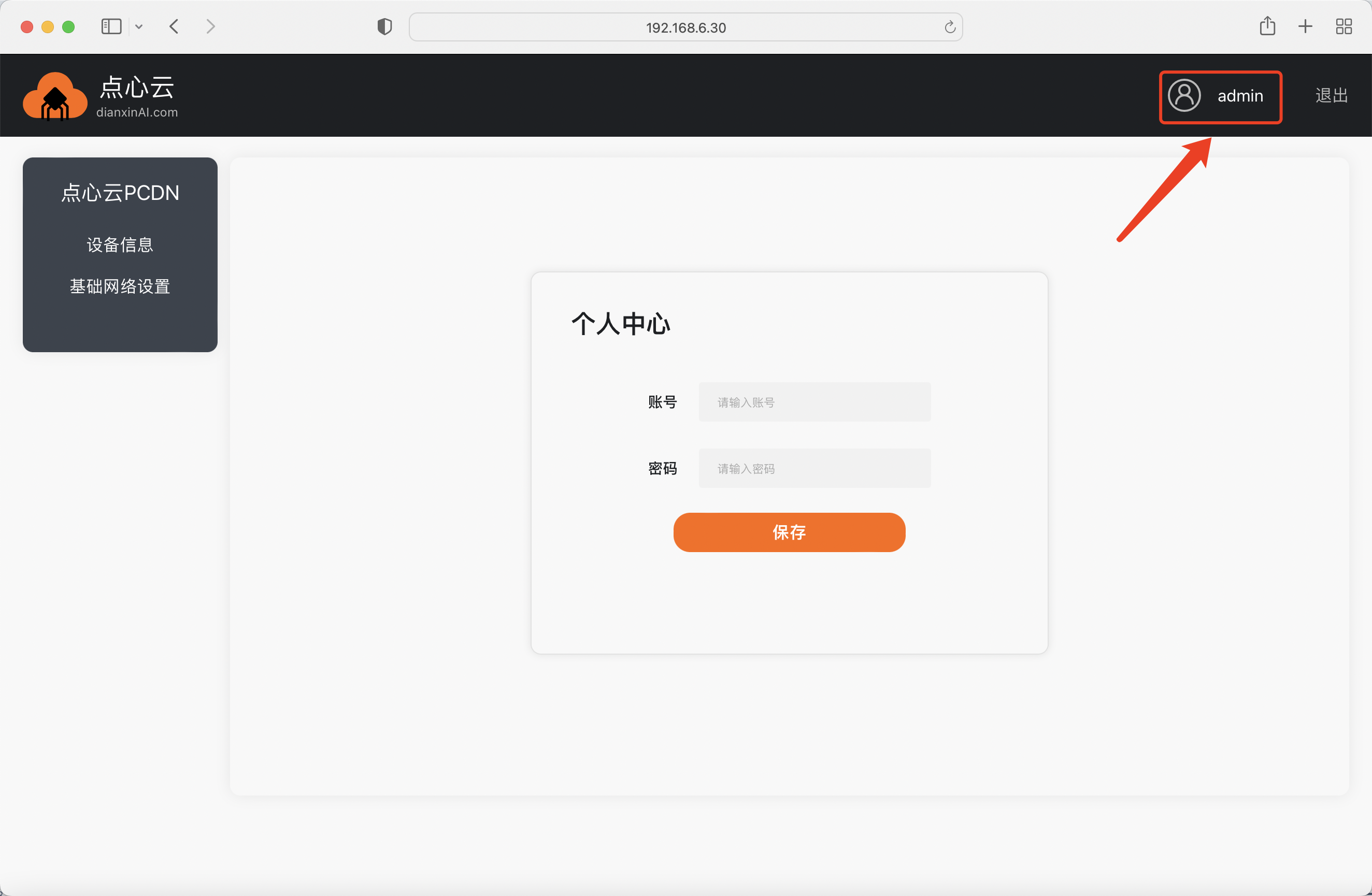

6. 页面右上角“个人中心”可以设置用户名和密码（注：如忘记密码只能重新装机，请牢记您修改的用户名和密码）

设备ALT+F3配置

      请注意dns使用

EdgeXOS支持3种联网方式：静态IP（固定IP）/PPPoE拨号/DHCP（自动获取）

No.1：静态IP（固定IP）

 物理机请将设备连接显示器和键盘；

之后会提示设置成功并且显示重新选择上网方式，至此，静态Ip设置完成。

 如需返回二维码界面，物理机按ALT+F1即可返回，虚拟机连续按ALT+→即可返回。

No.2：PPPoE拨号设置方法

1. 物理机在二维码界面，按ALT+F3组合键，进入设置页面；虚拟机在二维码，按ALT+→组合键，进入设置页面

No.3：自动获取（DHCP）设置方法

1. 物理机在二维码界面，按ALT+F3组合键，进入设置页面；虚拟机在二维码，按ALT+→组合键，进入设置页面。

No.4：查看是否联网成功

1. 配置完成后，在任意界面，物理机按ALT+F4进入测速界面，虚拟机按ALT+→切换至测速界面。

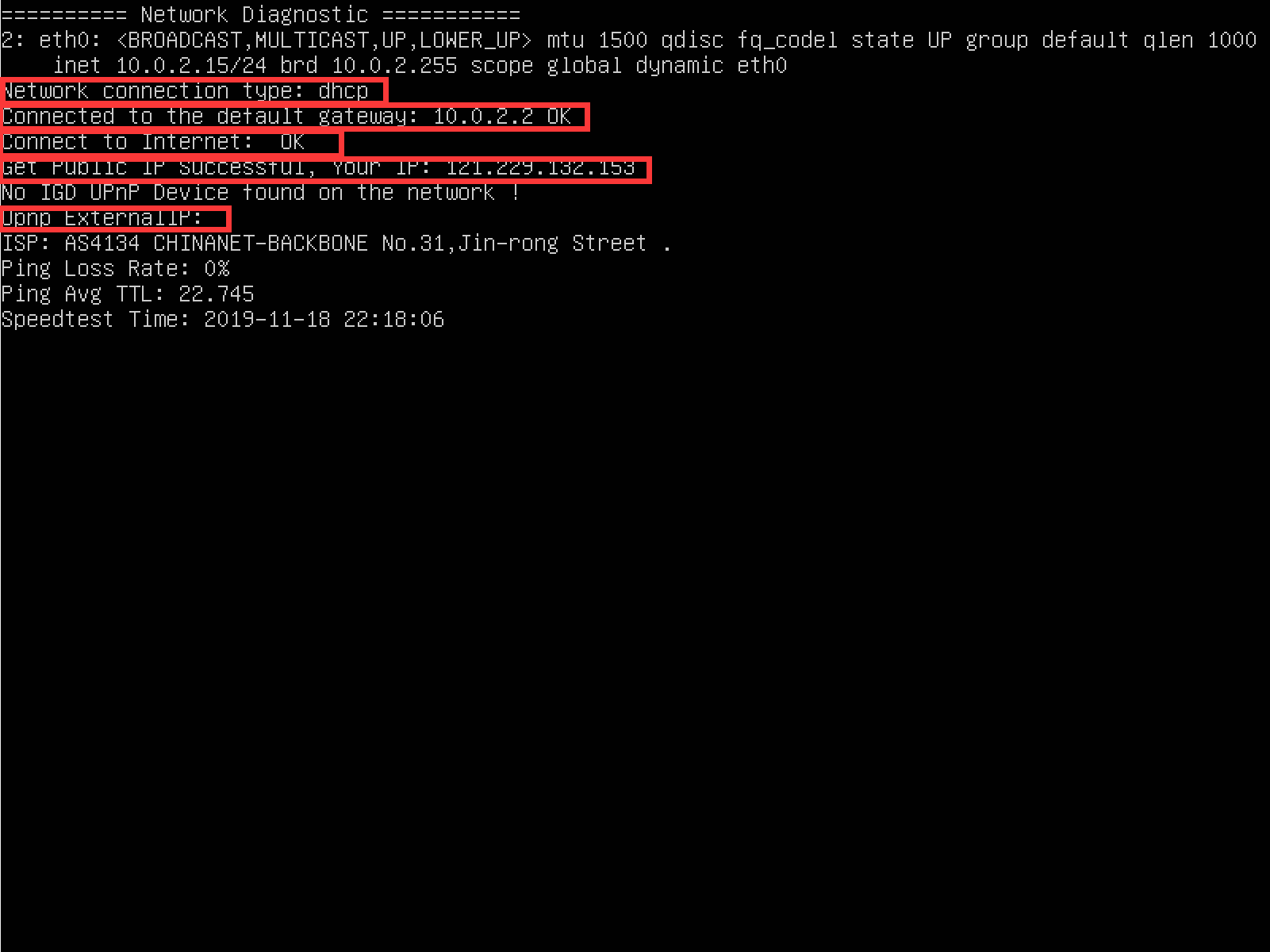

2. 检查上图中红框是否显示正确：

①　Network connection type(当前上网方式)---Static IP(静态IP)、PPPoE(设备拨号)、DHCP（自动获取）；

②　Connect to the default gateway（是否连接到默认网关）---OK(成功)、fail（失败）；

③　Connect to Internet(是否连接到外网)--- OK(成功)、fail（失败）；

④　Get Public IP(是否获取到公网IP)---successful（成功）、fail（失败）；

⑤　Upnp ExternalIP（upnp映射IP）---显示和C一样的IP（成功）、不显示（失败）。
